當前位置：清淤車是一款對于城市下水管道進行清淤疏通的環衛車輛。其別名為淤泥抓斗車，液壓抓斗掏挖車，窨井清淤車，下水道清淤車，國家工信部公告名稱則為清淤車。
|
【主要技術參數】 |
||||||
|
產品商標 |
程力威牌 |
公告批次 |
256 |
|||
|
產品名稱 |
清淤車 |
產品型號 |
CLW5040TQYD4 |
|||
|
總質量 |
4495(Kg) |
罐體容積(m3) |
3.5 |
|||
|
額定載質量 |
1490,1425(Kg) |
外形尺寸 |
5970×1980×2670 |
|||
|
整備質量(Kg) |
2680 |
貨廂尺寸 |
×× |
|||
|
駕駛室準乘人數(人) |
2+3,3+3 |
|||||
|
接近角/離去角 |
19/12(°) |
前懸/后懸 |
1032/1638 |
|||
|
軸數 |
2 |
軸距 |
3300 |
|||
|
軸荷(Kg) |
1800/2695 |
最高車速 |
95(Km/h) |
|||
|
其它 |
隨底盤選裝駕駛室, 選裝右側面帶卷盤, 額定載質量1490kg對應準乘5人,額定載質量1425kg對應準乘6人。防護材料:Q235A碳鋼,連接方式:左右防護(整體結構)及后下部防護均采用焊接連接,后部防護斷面尺寸:100×50×5,后部防護離地高度:440。 |
|||||
|
【底盤技術參數】 |
||||||
|
底盤型號 |
DFA1041DJ35D6 |
底盤名稱 |
載貨汽車底盤 |
|||
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|||
|
外形尺寸 |
5845×1900×2220 |
輪胎數 |
6 |
|||
|
接近角/離去角 |
19/16(°) |
輪胎規格 |
7.00-16 |
|||
|
鋼板彈簧片數 |
8/9+5,6/8+4 |
前輪距 |
1506,1404,1490 |
|||
|
燃料種類 |
柴油 |
后輪距 |
1466,1458,1516 |
|||
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|||||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|||
|
CY4102-CE4F |
朝陽朝柴 |
3856 |
73 |
|||
|
功能 |

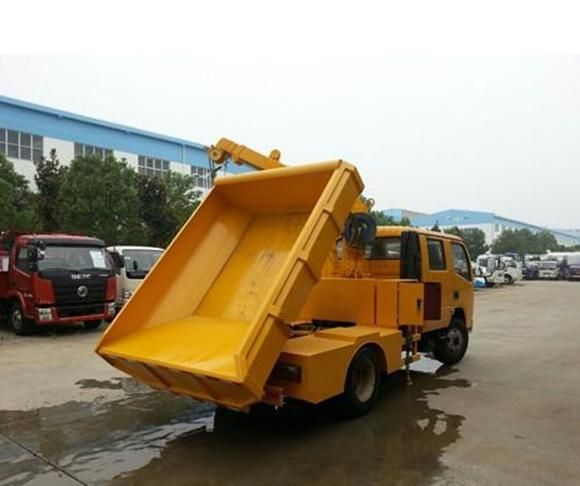

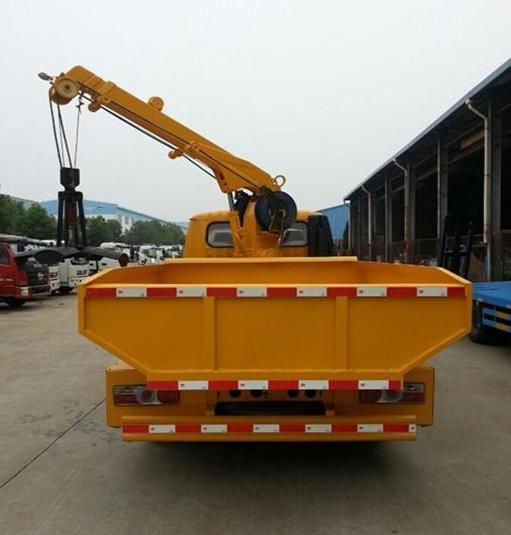

東風清淤車實現機械化掏挖、提取、裝車、卸載窨井污物的全部工作任務。清淤車為下水管道自動疏通機，在機架上安裝液壓馬達玉渦輪減速機，渦輪減速機前端裝有旋轉葉輪，兩邊有履帶傳送帶傳動�？墒柰ǖ叵碌�50米深，尤其對建筑垃圾，雜物和淤泥堆積比較結實的地方疏通非常有力，前面的鉆頭可任意鉆透強硬物體。該設備能將深淺窨井內的半流體（污泥、沙粒等）和固體（石頭、磚塊、雜物等）抓取干凈，不留死角；操作方便、安全可靠；節時、省力效率高；工作現場不留污跡，減少二次污染，有利環保；配備兩個抓斗，可根據掏挖場地自由更換使用。 |
|||||
|
翻斗 |
3.5m3 |
|||||
|
貨箱（長×寬×高） |
3000×1980×600 mm |
|||||
|
吊臂工作半徑 |
5.3米 |
|||||
|
四片抓斗(大抓斗) |
Φ1400mm |
|||||
|
二片抓斗(小抓斗) |
Φ800 mm |
|||||
|
抓斗最大工作深度 |
10 m |
|||||
|
抓斗工作旋轉角度 |
180° |
|||||
|
液壓系統工作壓力 |
10 （mpa） |
|||||
|
抓斗工作范圍 |
Φ1.2m； |
|||||
|
容積 |
0.075m³ |
|||||
|
其他 |
車廂可自卸，設計300升水箱及沖洗作業地面水槍和洗手水籠頭，吊機用隨車吊的吊機進行內部結構改裝而成，貨廂后側部設計工具箱。 |
|||||
|
產品型號 |
車輛類型 |
所在圖冊 |
所在頁碼 |
|
CLW5040TQYD4 |
清淤車 |
2014年第03冊 |
第114頁 |
